工業除濕機設計計算書
一.設計要求：
1. 按JB/T7769-95第4.2.1要求名義工況為：干球溫度27℃ 濕球溫度21.2℃ RH=60% 大氣壓101.325kpa
2. 設計除濕量：8kg/h±5%
3. 設計使用溫度18℃-32℃
4. 設計使用制冷劑為HCFC R22
5. 設計最大負荷工況為：干球溫度32℃ 濕球溫度23℃
6. 設計低溫工況為：干球溫度18℃ 濕球溫度13.5℃
7. 設計使用三相380V 50HZ電源
8. 噪音
9. 蒸發溫度5℃,過熱度8K,冷凝溫度48℃，過冷度2K。
二、設計方案：
1. 名義工況下的其它空氣參數：
查水蒸氣飽和壓力Pqb（水面）表，得到27℃時飽和壓力為Pqb=3564.56Pa
在T干=27℃ RH=60% 工況下水蒸氣分壓力：
Pq=RHⅹPqb=60%ⅹ3564.56=2138.7Pa
絕對濕度dA=1000ⅹ0.622Pq/（P- Pq）=13.41g/kg干
對應比焓hA=1.005+d（2500+1.84t）ⅹ0.001=61.3kJ/kg
A工況下的空氣密度
ρA=P0.003484/（273.15+t）=1.18KG/M3
2. 流程圖
A→B過程為減焓減濕過程，見焓混示意圖A段到B段，設計使B點工況為：Tb=15.5℃ RHb=95% d b=10.55 g/kg干
Hb=42kJ/kg
B→C點為等濕加溫過程，C點的工況焓hc=HA+P電 /M(空氣質量流量)
dC=10.55 g/kg干
3. 制冷量及相關設備參數
① 循環風量（入風27℃ 60%）F=8kg/（dA- dB）ρA
=2298.2 m3
空氣質量流量M=2298.2/3600ⅹ1.18=0.753kg/s
② 制冷量 P冷=2298.2/3600ⅹ1.18ⅹ（hA-hB）
=0.753ⅹ（61.3ⅹ42）=14.5kW
③ 蒸發器
蒸發溫度：設計蒸發溫度為5℃（A工況）
蒸發器對數平均溫差：△t蒸發=（tA- tB）/2.3Lg [（tA- tE）/（tB- tE）]=（27-15.5）/2.3 Lg（22/10.5）=15.56℃
蒸發器面積：P冷/KE*△t=14500/（40x15.5）=23.38m2蒸發器換熱系數KE=40W/℃.m2 取設計余量系數1.1；
23.38x1.1=25.7 m2
迎風面積：考慮到經濟風速，風阻，帶水性能，迎面風速取2∽3m/s
S迎面=F/3600x（2∽3）=2300/3600 /（2∽3）=0.32∽0.213取0.3
排深：根據迎風面積，受熱面積，排深取六排
材質：為了增加換熱效率芯管使用Φ9.52x0.35內螺紋管，翅片使用0.15MM厚親水鋁箔利于瀝水。
④ 冷凝器：（設計冷凝器濕度為48℃）
1. C點工況：在除濕制冷工況下，一般情況全封閉（渦旋）式壓縮機制冷系數3∽3.5之間。
hc= hb+［（1+1/COP）P冷/M］
= hb+28=66kj/kg
求出風溫度：
hc= 1.005tc+dc(2500+1.84tc)X0.001得到
（1. 005+1.84tc）= hc-2500 dc
tc=（ hc-2500 dc）/[（1.005+1.84tc）X0.001]=41.42℃
求相對濕度：
飽和水蒸氣分壓：Pqb(41.42)=7904.2
RHc=XP/(0.622+X)Pqb(41.42)
=(9.46*0.001*101325)/[(0.622+9.46*0.0=01)*7904.2]
=19.2%
2.冷凝器面積：
△ t冷凝=（241.42-14）/[2.3lg（48-15.5）/（48-12）]=16.2
S=（1+1/COP）P冷/ △t冷凝*R冷凝
=（18.6*0.001）/（16.7*28）=39.7
39.7*1.2=48m2
迎風面積同蒸發器
排深設計為6排
⑤壓縮機的選?。涸赗22的壓焓圖上作逆卡諾循環
A點熱力學參數：hA=255 TA=42
B點熱力學參數：hB=255 TA=42
C點熱力學參數：hC=255 TA=42 比容VPC=44.6dm3/kg
制冷劑質量流量M=P冷/ （hc-hB）=14500/415255=0.894kg/s
排氣量V=14.3m3/h
查相關壓縮機技術參數，選用美國谷輪壓縮機ZR61KC-TFD

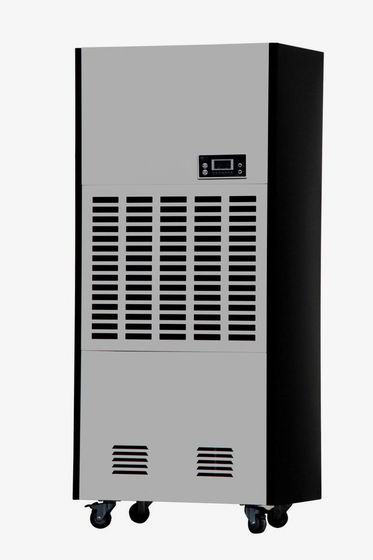

ZHONGYOU上海眾有CFZ-8工業除濕機
